用途:
        本产品主要用于0.6/1kV的线路中供输、配电能用，在要求阻燃的场合，可选用阻燃的型号，耐火型可用于高层建筑、大型商场等需要防火救生的高人口密度地区。

执行标准:
         本产品按GB12706.1、GB12706.2设计制造。
         阻燃聚氯乙烯绝缘电力电缆和耐火聚氯乙烯绝缘电力电缆按企业标准制造，其中阻燃特符合GB12666.5（IEC332-3）的要求；耐火特性复合GB12666.6（IEC331）的要求。

型号说明:

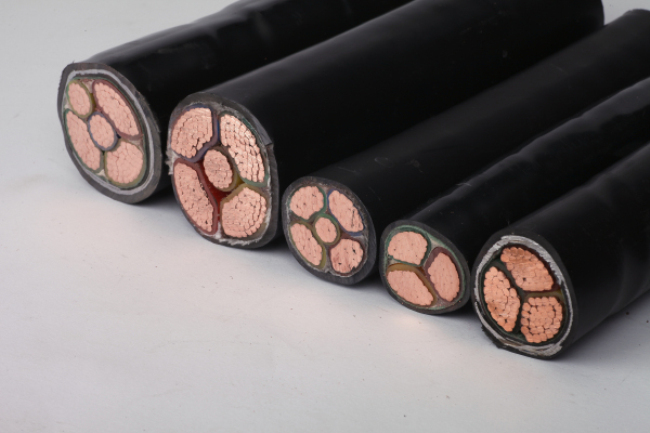

产品样图	型号说明
	1、阻燃特性 2、绝缘系列代号 3、导体 4、护套
	5、外护及铠装层代号 6、额定电压 7、芯数×截面mm2

型号代号表

项目	代号	含义
阻燃特性	－	非阻燃（省略）
	ZR	阻燃 *
	NH	耐火电缆
绝缘	YJ	交联聚乙烯
绝缘	V	聚氯乙烯绝缘
导体	－	铜芯导体（省略）
导体	L	铝芯导体
护套或内护套	V	聚氯乙烯
	WD	低烟无卤阻燃聚烯烃
	Y	聚乙烯
	E	阻燃聚烯烃
铠装层	2	双层钢带铠装
	3	细钢丝铠装
	4	粗钢丝铠装
外护套	2	聚氯乙烯
外护套	3	聚乙烯

注*：阻燃特性分ABC三级别，分别表示为：ZRA、ZRB、ZRC

使用特性

项目	技术性能
额定电压	0.6/1kV
导体长期允许工作温度	导体最高工作温度为70℃，短路时（最长持续时间不超过5秒）不超过160℃
直流电阻	符合GB3956的规定
敷设	敷设时候环境温度不低于0℃，最小弯曲半径不小于电缆外径的15倍。
工频耐压试验	3.5kV/5min不击穿
阻燃特性	能经受GB12666.5（IEC332-3）规定的成束燃烧试验；低烟低卤和低烟无卤阻燃电缆燃烧时烟雾浓度应符合GB12666.7（IEC1034）的规定。

标称截面和芯数字

电缆类别	芯数	标称截面
铜芯电缆	1 *	1.5-400
铝芯电缆		2.5-400
铜芯、铝芯带铠装电缆		10-400
铜芯电缆	2	1.5-185
铝芯电缆		2.5-185
铜芯、铝芯带铠装电缆		4-185
铜芯电缆	3	1.5-300
铝芯电缆		2.5-300
铜芯、铝芯带铠装电缆		4-300
铜芯、铝芯铠装或非铠装电缆	3+1	4-300
	3+2
	4+1
铜芯电缆	4	1.5-300
铝芯电缆	5	2.5-300
铜芯、铝芯带铠装电缆		4-300

注*：单芯铠装电缆只能用于直流系统，若用于交流系统应采用非磁性材料或采用减少磁损耗的结构。

尺寸、重量及技术参数

导线标称截面（mm²)	绝缘厚度（mm）	护套厚度（mm）	电缆近似外径（±2mm）	参考重量（kg/km）		20°C导体电阻≤（Ω/Km)		实验电压	电缆载流量
				参考重量（kg/km）		20°C导体电阻≤（Ω/Km)		(kv/5min)	在空气中(A)		直埋土壤中(A)
				Cu	Al	Cu	Al		Cu	Al	Cu	Al
1*1.5	0.7	1.5	6	53	---	12.1	---	3.5	25	---	35	---
1*2.5	0.7	1.5	6	68	53	7.41	12.1	3.5	30	25	45	35
1*4	0.7	1.5	7	87	64	4.61	7.41	3.5	45	35	60	50
1*6	0.7	1.5	8	110	73	3.08	4.61	3.5	55	45	70	55
1*10	0.7	1.5	9	155	95	1.83	3.08	3.5	75	60	95	75
1*16	0.7	1.5	10	220	120	1.15	1.91	3.5	100	80	125	100
1*25	0.9	1.5	12	345	190	0.727	1.2	3.5	140	115	160	130
1*35	0.9	1.5	13	424	207	0.524	0.868	3.5	175	140	190	150
1*50	1.0	1.5	16	555	245	0.387	0.641	3.5	210	170	225	180
1*70	1.1	1.5	17	770	336	0.268	0.443	3.5	270	215	280	225
1*95	1.1	1.5	19	1040	455	0.193	0.320	3.5	340	275	335	270
1*120	1.2	1.5	21	1290	550	0.153	0.253	3.5	400	320	380	305
1*150	1.4	1.6	23	1590	650	0.124	0.206	3.5	460	370	425	340
1*185	1.6	1.7	25	1944	804	0.0991	0.164	3.5	530	415	480	375
1*240	1.7	1.8	29	2510	1021	0.0754	0.125	3.5	625	490	555	435
1*300	1.8	1.9	31					3.5
1*400	2.0	2.0	35					3.5
3*1.5	0.7	10	10	145	---	12.1	---	3.5	25	---	30	---
3*2.5	0.7	11	11	185	140	7.41	12.1	3.5	30	25	35	30
3*4	0.7	12	12	250	175	4.61	7.41	3.5	40	30	50	40
3*6	0.7	13	13	320	210	3.08	4.61	3.5	50	40	60	45
3*10	0.7	15	15	450	260	1.83	3.08	3.5	65	50	80	60
3*16	0.7	17	17	640	340	1.15	1.91	3.5	85	65	100	80
3*25	0.9	21	21	940	470	0.727	1.20	3.5	115	90	130	100
3*35	0.9	23	23	1260	600	0.524	0.868	3.5	145	110	155	120
3*50	1.0	27	27	1670	730	0.387	0.641	3.5	175	130	185	140
3*70	1.1	30	30	2280	970	0.268	0.443	3.5	220	170	225	175
3*95	1.1	34	34	3020	1240	0.193	0.320	3.5	270	205	270	210
3*120	1.2	38	38	3790	1540	0.153	0.253	3.5	315	240	305	235
3*150	1.4	42	42	4750	1940	0.124	0.206	3.5	360	275	345	265
3*185	1.6	45	45	5654	2248	0.0991	0.164	3.5	420	320	390	301
3*240	1.7	51	51	7243	2723	0.0754	0.125	3.5	500	385	455	355
4*4	0.7	1.5	13	253	155	4.61	7.41	3.5	40	30	50	40
4*6	0.7	1.5	14	337	184	3.08	4.61	3.5	50	40	60	45
4*10	0.7	1.5	16	501	258	1.83	3.08	3.5	65	50	80	60
4*16	0.7	2	19	778	366	1.15	1.91	3.5	85	65	100	80
4*25	0.9	2.0	22	1160	540	0.727	1.20	3.5	115	90	130	100
4*35	0.9	2.0	25	1554	686	0.524	0.868	3.5	145	110	155	120
4*50	1.0	2.0	28	2148	907	0.387	0.641	3.5	175	130	185	140
4*70	1.1	2.0	32	2928	1192	0.268	0.443	3.5	220	170	225	175
4*95	1.1	2.5	37	6954	1598	0.193	0.320	3.5	270	205	270	210
4*120	1.2	2.5	42	4925	1949	0.153	0.253	3.5	315	240	305	235
4*150	1.4	3.0	46	6238	2517	0.124	0.206	3.5	360	275	345	265
4*185	1.6	3.0	51	7562	3091	0.0991	0.164	3.5	420	320	390	305
4*240	1.7	3.0	57	9836	3825	0.0754	0.125	3.5	500	385	455	355
34+12.5	0.7	1.5	13	236	147	4.61	7.41	3.5	40	30	50	40
36+14	0.7	1.5	14	316	187	3.08	4.61	3.5	50	40	60	45
310+16	0.7	1.5	16	461	234	1.83	3.08	3.5	65	50	80	60
316+110	0.7	1.5	18	679	322	1.15	1.91	3.5	85	65	100	80
325+116	0.9	2.0	22	1065	505	0.727	1.20	3.5	115	90	130	100
335+116	0.9	2.0	24	1360	615	0.524	0.868	3.5	145	110	155	120
350+125	1	2.0	28	1901	816	0.387	0.641	3.5	175	130	185	140
370+135	1.1	2.0	31	2585	1085	0.268	0.443	3.5	220	170	225	175
395+150	1.1	2.0	36	3518	1440	0.193	0.320	3.5	270	205	270	210
3120+170	1.2	2.5	40	4443	1766	0.153	0.253	3.5	315	240	305	235
3150+170	1.4	2.5	44	5326	2100	0.124	0.206	3.5	360	275	345	265
3185+195	1.6	3.0	48	6682	2650	0.0991	0.164	3.5	420	320	390	301
3240+1120	1.7	3.0	53	8501	3291	0.0754	0.125	3.5	500	385	455	355
34+22.5	0.7	1.5	13.9	309	202	4.61	7.41	3.5	34	27	45	36
36+24	0.7	1.5	15.3	413	319	3.08	4.61	3.5	43	35	57	46
310+26	0.7	1.5	18.2	603	338	1.83	3.08	3.5	60	47	77	59
316+210	0.7	1.5	21	888	460	1.15	1.91	3.5	83	64	105	80
325+216	0.9	2	25.1	1342	668	0.727	1.2	3.5	105	82	125	100
335+216	0.9	2	27.1	1647	784	0.524	0.868	3.5	125	100	155	120
350+225	1	2	31.6	2386	1126	0.387	0.641	3.5	160	125	185	145
370+235	1.1	2	35.7	3201	1437	0.268	0.443	3.5	200	155	225	175
395+250	1.1	2	40.4	4269	1845	0.193	0.32	3.5	245	200	270	210
3120+270	1.2	2.5	45.4	5437	2287	0.153	0.253	3.5	285	220	310	240
3150+270	1.4	2.5	49	6519	2802	0.124	0.206	3.5	325	250	345	270
3185+295	1.6	3	55	8101	3420	0.0991	0.164	3.5	375	295	390	305
3240+2120	1.7	3	61.8	10340	4292	0.0754	0.125	3.5	440	345	450	355
44+12.5	0.7	1.5	14.5	331	214	4.61	7.41	3.5	34	27	45	36
46+14	0.7	1.5	15.9	435	259	3.08	4.61	3.5	43	35	57	46
410+16	0.7	1.5	18.9	649	359	1.83	3.08	3.5	60	47	77	59
416+110	0.7	1.5	21.9	965	499	1.15	1.91	3.5	83	64	105	80
425+116	0.9	2	26.2	1456	725	0.727	1.2	3.5	105	82	125	100
435+116	0.9	2	28.8	1864	882	0.524	0.868	3.5	125	100	155	120
450+125	1	2	33.4	2633	1216	0.387	0.641	3.5	160	125	185	145
470+135	1.1	2	38.8	3565	1581	0.268	0.443	3.5	200	155	225	175
495+150	1.1	2	44.1	4735	2028	0.193	0.320	3.5	245	200	270	210
4120+170	1.2	2.5	49.5	5977	2512	0.153	0.253	3.5	285	220	310	240
4150+170	1.4	2.5	54.1	7276	3055	0.124	0.206	3.5	325	250	345	270
4185+195	1.6	3	60.5	9055	3797	0.0991	0.164	3.5	375	295	390	305
4240+1120	1.7	3	68.2	11567	4763	0.0754	0.125	3.5	440	345	450	355
5*4	0.7	1.5	14.5	349	223	4.61	7.41	3.5	34	27	45	36
5*6	0.7	1.5	15.8	460	271	3.08	4.61	3.5	43	35	57	48
5*10	0.7	1.5	19.3	699	384	1.83	3.08	3.5	60	47	77	59
5*16	0.7	2	22.2	1013	509	1.15	1.91	3.5	83	64	105	80
5*25	0.7	2	26.9	1566	779	0.727	1.20	3.5	105	82	125	100
5*35	0.9	2	29.9	2083	981	0.524	0.868	3.5	125	100	155	120
5*50	1	2	34.2	2921	1346	0.387	0.641	3.5	160	125	185	145
5*70	1.1	2	38.8	3974	1769	0.268	0.443	3.5	200	155	225	175
5*95	1.1	2.5	44	5297	1807	0.193	0.320	3.5	245	200	270	210
5*120	1.2	2.5	49.4	6638	2858	0.153	0.253	3.5	285	220	310	240
5*150	1.4	3	54.9	8290	3565	0.124	0.206	3.5	325	250	345	270
5*185	1.6	3	61.3	10215	4390	0.0991	0.164	3.5	375	295	390	305
5*240	1.7	3	68.8	13130	5570	0.0754	0.125	3.5	440	345	450	355
